边界定义
确定弯管几何、介质、流量范围、加热方式与测量目标。
CASE 06
流体机械 · 成套交付
蒸汽发生器弯管区阻力及传热特性台架
针对蒸汽发生器弯管区域，研制局部阻力测量装置、半U型套筒加热装置和流动传热试验回路。
局部阻力测量加热试验段传热测试设备制造
PROJECT CHALLENGE
项目挑战
弯管区几何复杂、局部流动损失明显，一二次侧传热过程又与加热边界、流量分配和测点布置紧密相关，需要把局部结构研究与成套回路能力统一起来。
DESIGN & DELIVERY EVIDENCE
设计、制造与现场证据
本页仅展示经公开确认的项目资料；涉及客户、参数、尺寸和内部结构的信息采用摘要、裁切或模糊处理。

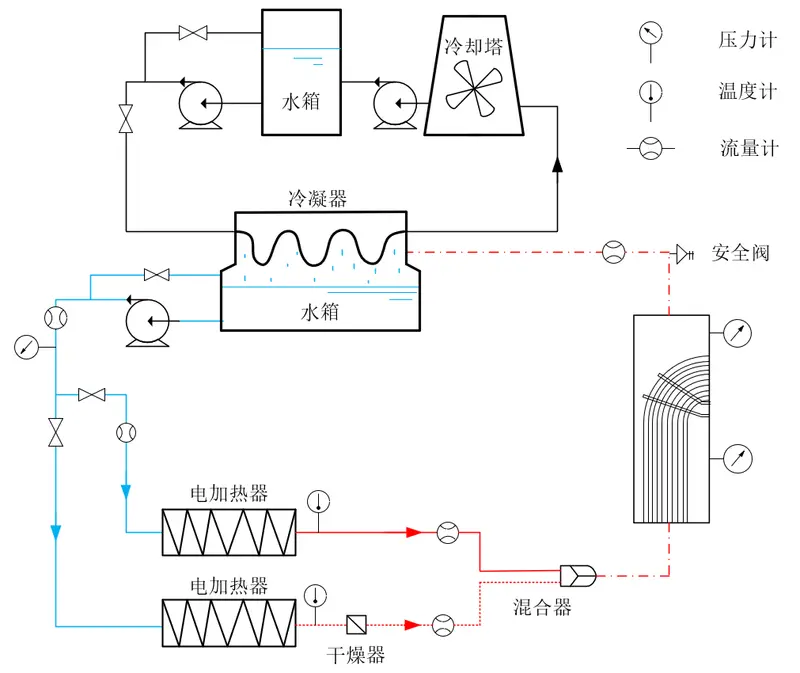

试验回路流程
冷凝、水箱、加热器、混合器和弯管区试验段流程。

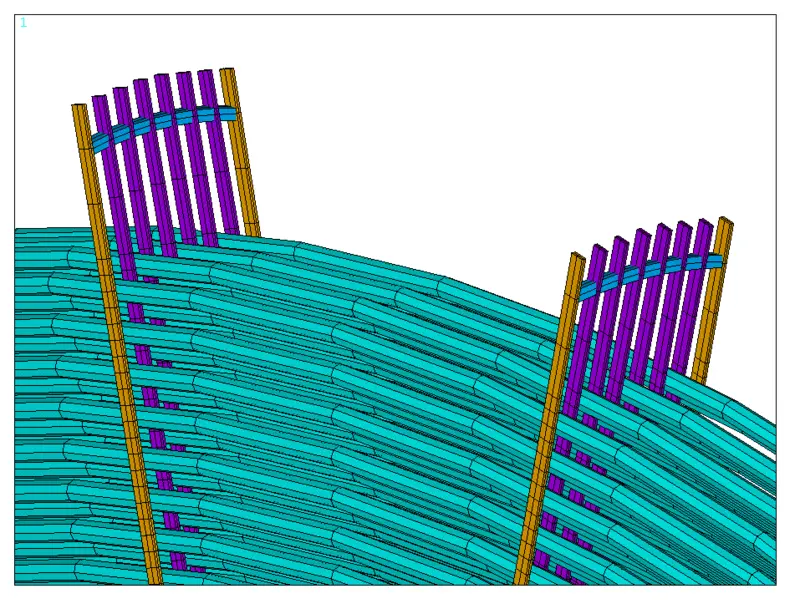

弯管区结构模型
抗振条构型与弯管区局部阻力研究模型。

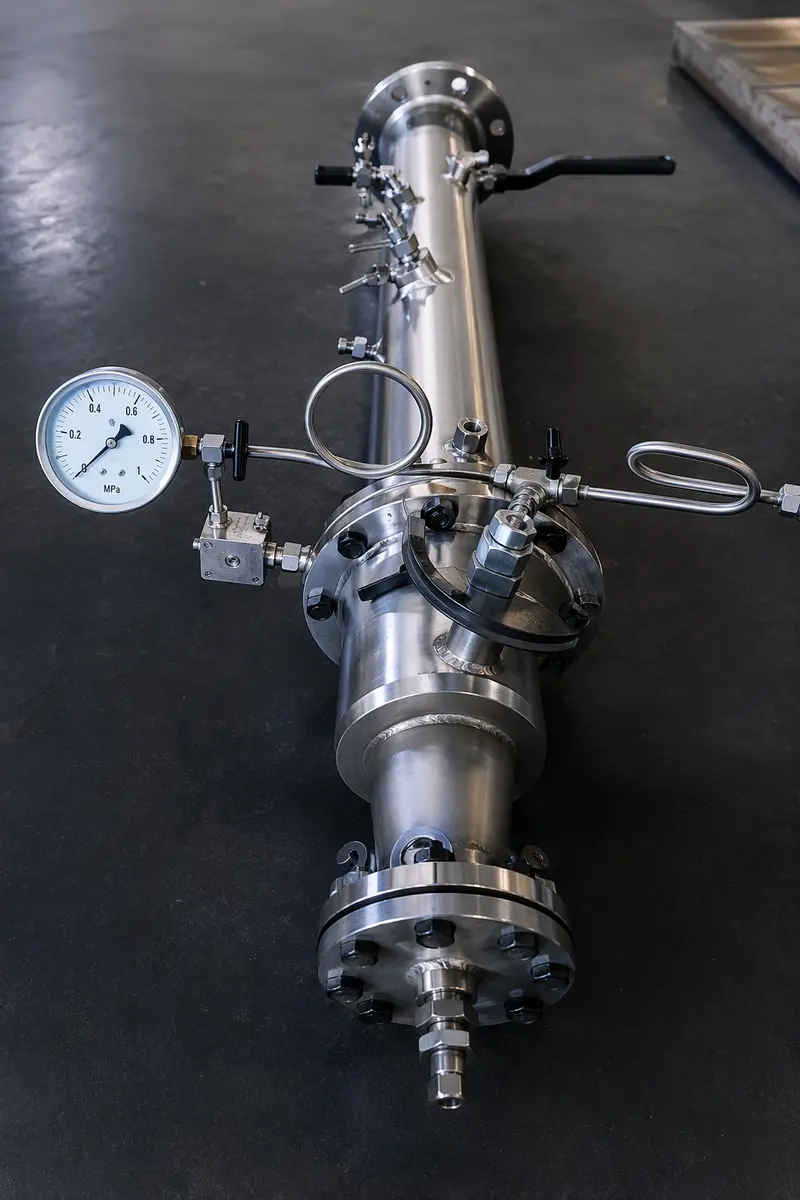

半 U 型加热装置
一次侧与二次侧传热研究的关键试验部件。

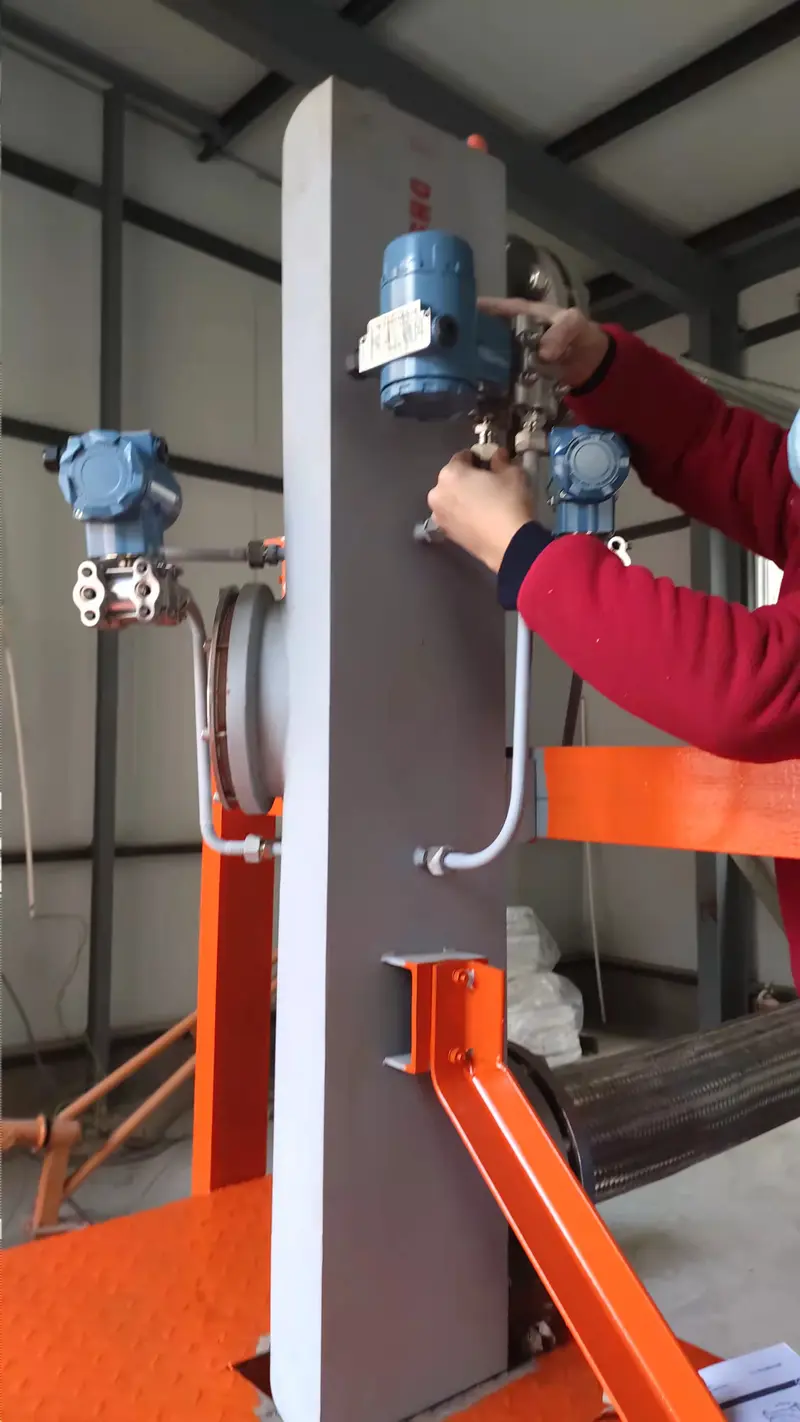

测量与调试
装置接口、仪表和现场测试过程。
OUR SCOPE
沣飞承担范围
- 01
弯管区局部阻力试验方案
- 02
一次侧流动回路与压差测量
- 03
半U型套筒加热装置设计制造
- 04
温度、压力、流量和功率测量
- 05
弯管结构模型与关键接口
- 06
成套系统装配及性能调试
TECHNICAL ROUTE
技术路线
装置分解
将阻力测量、加热、循环和冷却功能分配到独立可调单元。
细节设计
完成半U型加热结构、密封接口、测点与绝热方案。
性能验证
通过压差标定、热平衡和典型工况测试验证测量可靠性。
KEY RESULTS
关键结果
DELIVERY EVIDENCE
交付与验证证据
- 试验回路示意与弯管区结构模型
- 阻力测量装置和半U型加热装置设计图
- 成套装置实物、测量接口及调试记录
