承载设计
围绕 2T 级实验平台和 1T 级监测平台完成结构与支撑设计。
CASE 05
系统工程 · 成套交付
重载可升降实验平台与监测平台
面向实验设备承载与精密监测需求，研制重载可升降实验平台和多维精密监测平台，支持现场及 EPICS 远程控制。
机械设计精密运动测控集成
PROJECT CHALLENGE
项目挑战
实验平台需要在 2T 级承载下实现四联动升降与 0.01mm 级调节；监测平台还需兼顾双子平台行程、高度调节、闭环定位和远程控制接口。
DESIGN & DELIVERY EVIDENCE
设计、制造与现场证据
本页仅展示经公开确认的项目资料；涉及客户、参数、尺寸和内部结构的信息采用摘要、裁切或模糊处理。

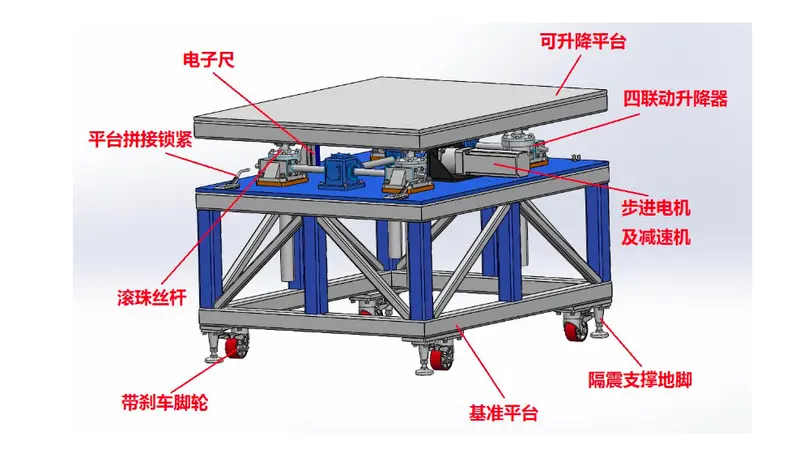

重载实验平台设计
升降、承载、隔震和移动机构三维设计。

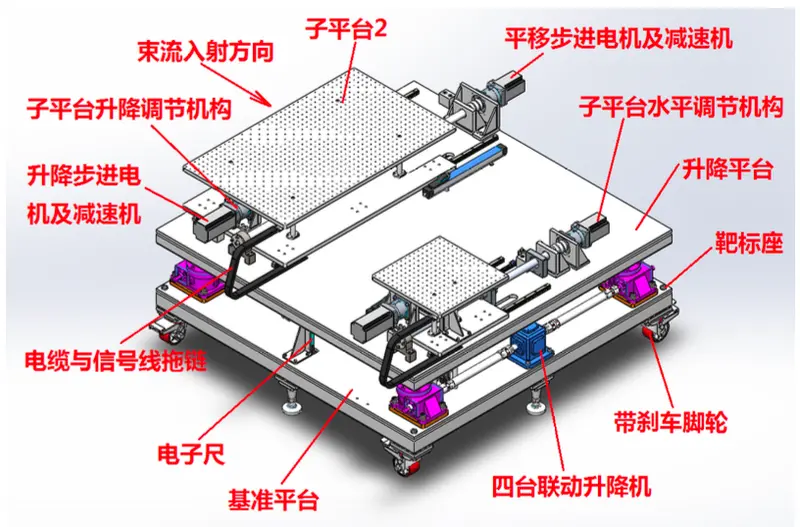

监测平台运动机构
双子平台、精密平移和高度调节机构。

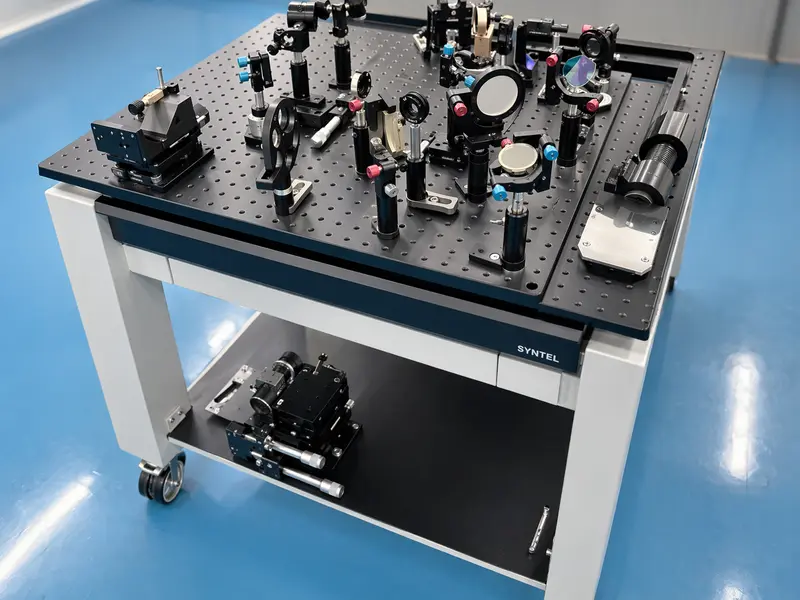

精密监测平台实物
光学与检测设备安装后的监测工位。
OUR SCOPE
沣飞承担范围
- 01
2T 级实验平台承载与刚度设计
- 02
四联动升降、滚珠丝杆与电子尺
- 03
双子监测平台及 Y 向精密运动
- 04
光栅尺闭环定位与高度调节
- 05
现场控制及 EPICS 远程接入
TECHNICAL ROUTE
技术路线
精密传动
配置四联动升降、滚珠丝杆、光栅尺及子平台调节机构。
控制集成
统一现场操作、位置闭环、线缆路径和 EPICS 通信接口。
精度验证
验证升降范围、行程、绝对位置精度和重复定位精度。
KEY RESULTS
关键结果
DELIVERY EVIDENCE
交付与验证证据
- 重载可升降实验平台结构与实物
- 双子监测平台结构与精密调节机构
- EPICS 接入及位置精度验证
