命令行与字典门槛
原生OpenFOAM依赖Linux命令、字典文件和目录结构，工程人员学习与排错成本较高。
CASE 07 · PRODUCT DEVELOPMENT
国产信创软件 · 持续迭代
OpenFOAM CAE封装平台
已围绕室内气溶胶迁移场景形成五类工作区样机，面向OpenFOAM、ParaView与国产系统环境构建可操作、可测试的软件产品链。
五类工作区样机OpenFOAM封装路线国产Linux目标环境持续迭代
当前证据边界
以下内容展示产品界面样机、功能组织和计算链路设计，页面中的界面截图用于说明软件操作方式，不作为具体项目的计算结论。
PROJECT BACKGROUND
从“能算”到“可维护、可操作、可交付”
专业求解链路涉及大量字典、命令、文件和后处理工具，科研人员之外的用户难以稳定操作；同时项目要求国产环境和真实案例验收。
专属机理需要扩展
商业软件授权和封闭生态限制底层方程、耦合逻辑与专属模型的持续开发。
计算能力难以交付
能运行求解器并不等于形成具备界面、流程、状态、数据和验收材料的软件产品。
PRODUCT BOUNDARY
开源底座、自主封装与交付验证
自主能力集中在产品设计、工程适配与部署验证，不将OpenFOAM或ParaView底层框架描述为完全自研。
开源计算底座
保留有限体积求解、Case目录和专业后处理生态。
产品化封装层
设计工作区、参数映射、Case副本、运行管控和结果入口。
部署与验证层
面向目标系统完成依赖、路径、权限、真实算例与资料验收。
TECHNOLOGY ROUTE
为什么选择OpenFOAM封装路线
商业CFD界面成熟但授权与深度扩展受限；原生开源路线自主可控，但必须通过产品化降低工程门槛。
商业 CFD通用能力成熟、界面完善
授权和生态依赖较强，国产适配与专属机理深度扩展受限。
原生 OpenFOAM开源、有限体积法、便于二次开发
依赖命令行、字典文件和Linux环境，直接使用门槛较高。
OpenFOAM 封装自主可控 + 工程易用 + 持续扩展
通过GUI、模板、Case生成、运行控制和后处理集成，形成可交付的软件产品路径。
WORKSPACE PROTOTYPES
四类关键界面证据
原PPT四宫格已拆分为独立界面，便于检查每个工作区承担的具体动作。
界面样机项目与模型管理
几何导入、mesh转换、patch/zone识别、项目树和模型预览。

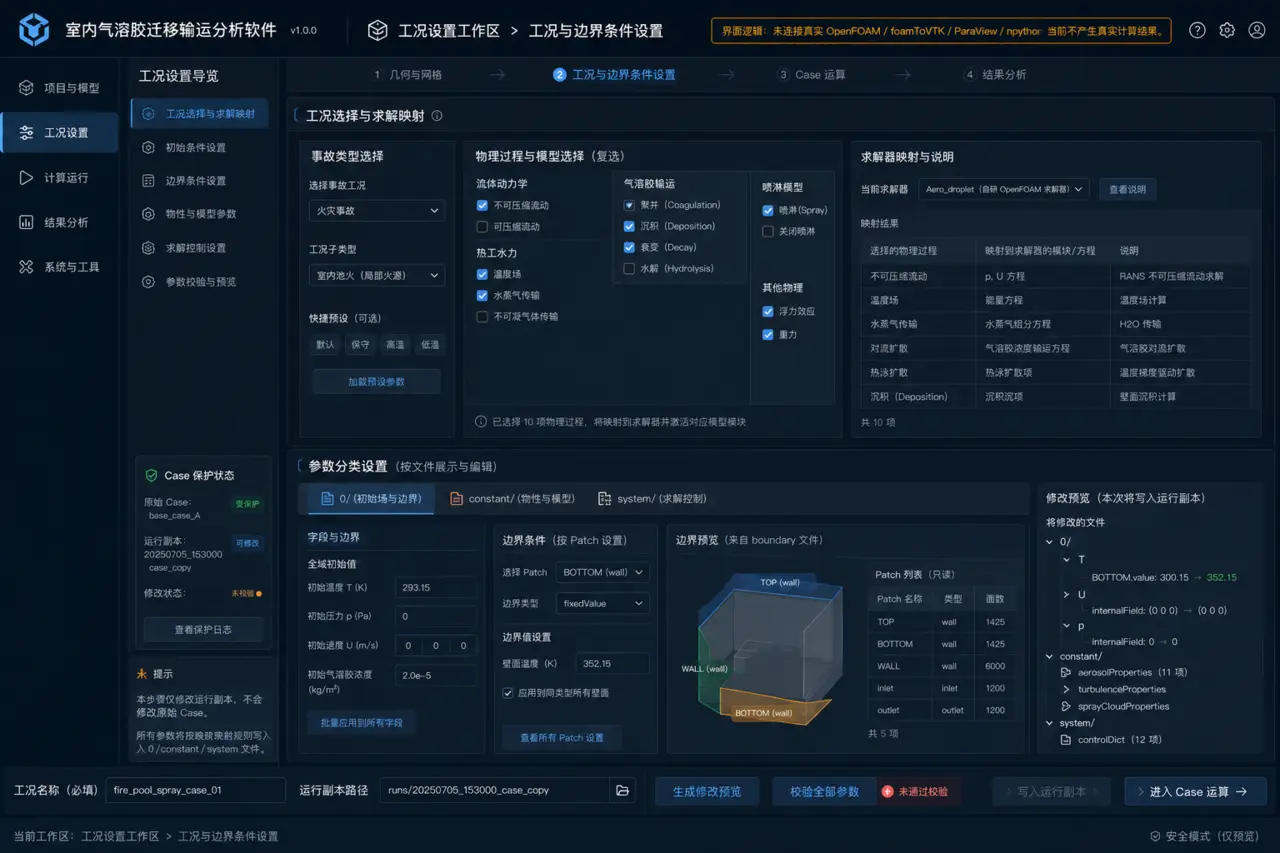

界面样机工况与边界条件
源项参数、边界条件、初始条件、物理模型和字典模板统一配置。
界面样机结果与数据分析
结果树、切片、云图、时间步预览、显示控制与后处理入口。
界面样机数据监视与导出
监测曲线、结果表格、统计摘要、CSV导出和图像导出统一管理。
05
系统工具与部署诊断
提供环境检测、案例库、路径配置、权限、依赖和部署诊断入口，为国产Linux与离线环境交付提供支撑。
TARGET COMPUTING CHAIN
真实链路验证目标
以真实算例验证产品链路，保证每一步都有输入、运行状态和输出证据。
- 01原始Case保护
- 02参数映射写入副本
- 03OpenFOAM真实计算
- 04foamToVTK转换
- 05ParaView后处理
- 06结果归档与验收
INTERFACE DETAIL

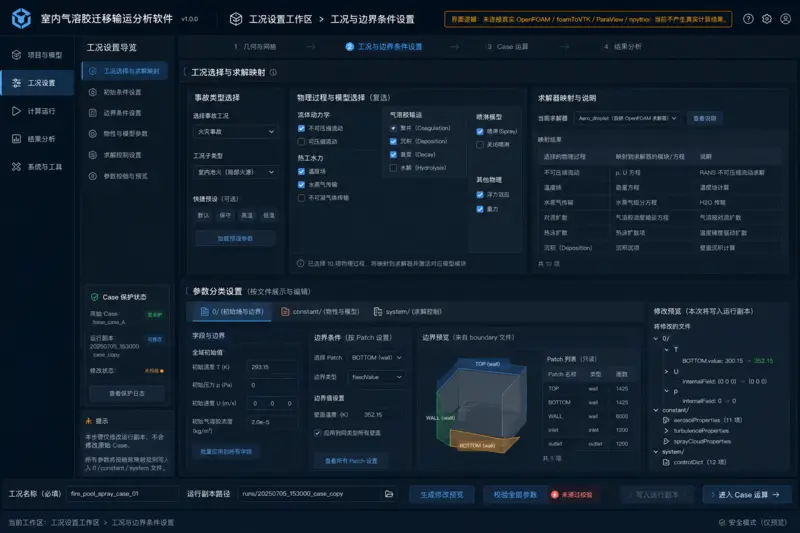

工况、物理过程与Case保护
界面样机将事故类型、物理过程和求解器模块建立映射，并将参数按0、constant、system目录组织。
DELIVERY & ACCEPTANCE
把产品成果与验收边界分开说明
公开页面呈现软件产品化能力；具体项目交付以真实算例、日志、结果文件和验收资料作为依据。
当前已形成
- 已形成项目、工况、计算、结果分析和系统工具五类工作区样机
- 已形成几何与网格、物理过程、初始场和边界条件的界面组织方式
- 已明确Case副本保护、日志、状态、错误记录和结果树等产品机制
- 已形成面向国产Linux和离线环境的部署需求边界
真实环境验收目标
- 匹配目标版本OpenFOAM并完成真实Case运行
- 完成foamToVTK转换与ParaView结果回读
- 以真实残差、日志、云图和结果文件形成项目验收证据
- 在目标国产系统完成安装、权限、路径和离线依赖验证
- 形成测试报告、部署说明、操作手册及真实算例验收记录
