工况定义
确定气体组成、压力、泄漏比例、位置、方位和环境边界。
CASE 13
系统工程 · 试验装置研制
纯氢/掺氢燃气管道和关键设备泄漏检测装置
面向纯氢及掺氢燃气管道和关键设备，构建可控泄漏、浓度检测与安全防护试验装置。
泄漏模拟浓度检测压力工况安全联锁
PROJECT CHALLENGE
项目挑战
装置需要同时控制气体配比、压力、流量、泄漏位置及方位，并在管廊、埋地和架空三类试验段中动态监测土壤结构、风向风速和浓度分布。
DESIGN & DELIVERY EVIDENCE
设计、制造与现场证据
本页仅展示经公开确认的项目资料；涉及客户、参数、尺寸和内部结构的信息采用摘要、裁切或模糊处理。

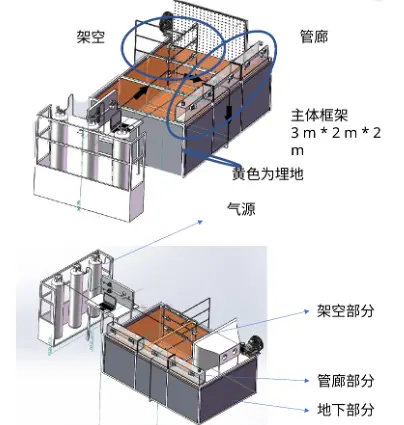

三类试验段设计
管廊、埋地和架空试验段的组合布置。
泄漏检测装置实物
供气、调压、泄漏模拟和环境监测系统实物。
OUR SCOPE
沣飞承担范围
- 01
纯氢与 5%–20% 掺氢气体配制
- 02
≤4 MPa 供气、调压和流量控制
- 03
0–50%Vol 可控泄漏模拟
- 04
360° 周向与轴向离散泄漏位置
- 05
管廊、埋地和架空三类试验段
- 06
土壤、风向风速与浓度动态监测
TECHNICAL ROUTE
技术路线
三段设计
组合管廊、埋地和架空试验段及对应泄漏接口。
检测布置
围绕风场、土壤和气体浓度配置动态监测点。
系统集成
完成配气、调压、泄漏控制、数据采集和安全控制集成。
KEY RESULTS
关键结果
DELIVERY EVIDENCE
交付与验证证据
- 3m × 2m × 2m 主体框架与三类试验段
- 配气、调压及 360° 泄漏位置控制
- 土壤、风向风速和浓度分布动态监测方案
