对象建模
建立长尺寸、多层叠装和空间框架对象的几何与尺寸链表达。
CASE 09
国产信创软件 · 方案样机
新型燃料组件零部件自动选配系统
面向燃料组件装配工艺数字化，形成覆盖数据接入、选配计算、三维辅助显示、接口联动和结果输出的计算机辅助系统方案样机。
结构建模选配算法三维干涉软件平台
PROJECT CHALLENGE
项目挑战
燃料组件具有长尺寸、多层叠装和空间框架特征，需要把机械对象、几何尺寸链和装配约束转化为可计算、可复查、可追溯的数字模型。
DESIGN & DELIVERY EVIDENCE
设计、制造与现场证据
本页仅展示经公开确认的项目资料；涉及客户、参数、尺寸和内部结构的信息采用摘要、裁切或模糊处理。

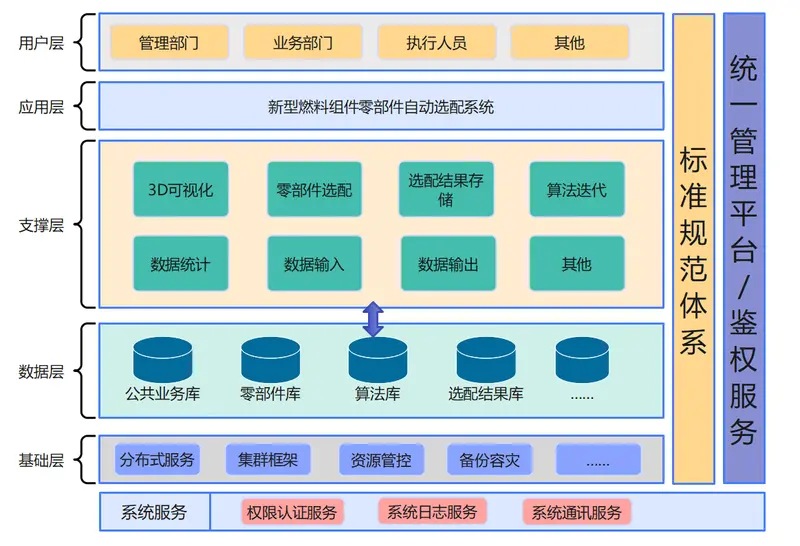

软件系统架构
用户层、应用层、支撑层、数据层和基础层分层架构。
机械对象建模
长尺寸燃料组件零部件的数字化几何表达。
三维辅助验证
装配对象构型、尺寸链和干涉检查界面。
OUR SCOPE
沣飞承担范围
- 01
装配对象与尺寸链建模
- 02
测量数据及零部件信息接入
- 03
约束求解与多目标选配算法
- 04
三维建模及干涉检查
- 05
结果联动显示与接口服务
- 06
数据存储、追溯与算法迭代
TECHNICAL ROUTE
技术路线
规则求解
把装配规则转化为约束求解和多目标优化问题。
三维验证
通过三维辅助显示和干涉检查复查选配结果。
平台集成
完成数据管理、结果输出、接口联动和算法迭代支撑。
KEY RESULTS
关键结果
DELIVERY EVIDENCE
交付与验证证据
- 用户层—应用层—支撑层—数据层—基础层架构
- 机械对象、算法和软件一体化方案
- 选配计算、三维显示及结果追溯样机
