系统分解
把束流传输、靶窗、准直、屏蔽和支撑接口统一到系统模型。
CASE 02
辐射防护 · 成套交付
400MeV电子屏蔽装置
集成屏蔽体、钽靶、钛窗、准直器、束流垃圾桶和调节平台，形成复杂高能束流屏蔽系统。
仿真计算系统集成精密调节
PROJECT CHALLENGE
项目挑战
高能电子打靶产生复杂辐射场，系统同时涉及屏蔽、准直、散射抑制、真空接口、部件对中和维护拆装，必须进行跨专业一体化设计。
DESIGN & DELIVERY EVIDENCE
设计、制造与现场证据
本页仅展示经公开确认的项目资料；涉及客户、参数、尺寸和内部结构的信息采用摘要、裁切或模糊处理。
屏蔽体本体
束流接口与屏蔽箱体配合后的本体状态，背景设备已做公开化清理。

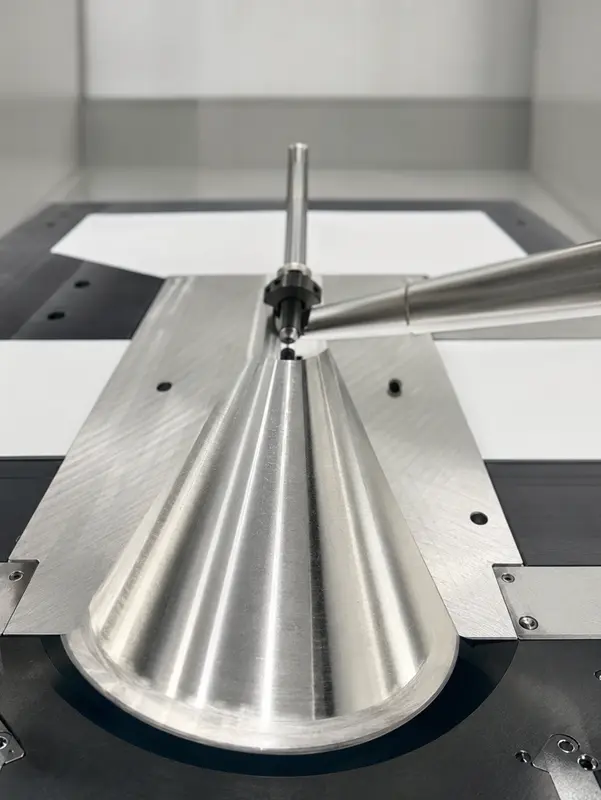

准直器构件
0°和110°方向准直器构件实物，后方非主题设备已做公开化清理。
辅助准直装置
铜钨铅准直装置与铝屏蔽体的构件展示。
束流垃圾桶
含硼聚乙烯、铅和不锈钢包壳组成的束流接收部件。
系统装配状态
屏蔽体、束流接口和支撑调节平台的装配状态，非主题背景已做公开化处理。
OUR SCOPE
沣飞承担范围
- 01
总剂量与散射影响分析
- 02
复合屏蔽箱体设计
- 03
钛窗、钽靶与准直器设计
- 04
束流垃圾桶与辅助准直装置
- 05
支撑、调平、移动与现场对中
TECHNICAL ROUTE
技术路线
剂量验证
评估屏蔽边界和不同方向的束流散射影响。
精密结构
设计可拆箱体、吊装接口与粗调精调平台。
集成交付
完成关键部件制造、装配、对中和现场调试。
KEY RESULTS
关键结果
DELIVERY EVIDENCE
交付与验证证据
- 本体模型和总剂量分布
- 分层结构与关键部件模型
- 屏蔽体、准直器和束流垃圾桶实物
